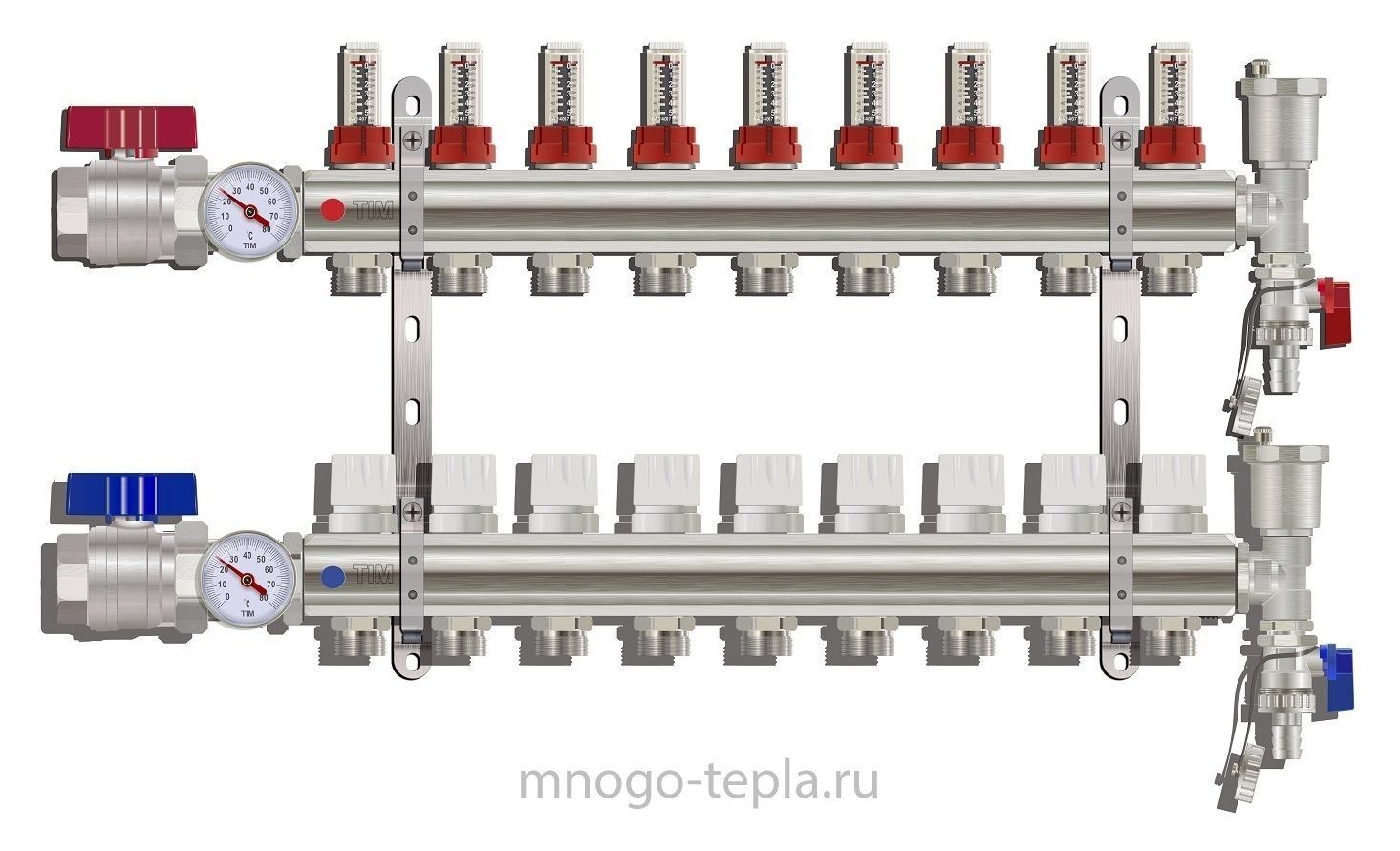

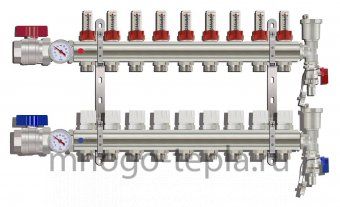

Коллекторная группа Tim (KA009) 1" ВР-ВР, 9 отводов 3/4", расходомер, воздухоотводчик, сливной кран, торцевой кран, термометр
Доставка в Туле осуществляется до выбранной вами ТК
Коллекторная группа для теплого пола в сборе Tim KA009 на 9 выходов — используется для распределения теплоносителя по отдельным его контурам обеспечивая сбалансированную подачу тепла каждому потребителю.
С помощью этой гребенки можно дополнительно контролировать температуру как на подаче так и на обратке, а так же управлять количеством теплоносителя, проходящего в каждом отдельном циркуляционном кольце.
Устройство имеет следующие присоединительные параметры: 1" х 3/4" х 9, где первое число (1") — диаметр подключения к системе, второе число — диаметр отводов (3/4"), а третье — количество потребителей (9 контуров теплого пола).
Конструктивно, это оборудование представляет собой 2 коллектора, которые закреплены на кронштейнах. Со стороны входа и выхода на коллекторах расположены торцевые краны с термометрами, а с обратной стороны находятся автоматические воздухоотводчики и сливники соединенные тупиковыми тройниками. На каждом отводе размещены расходомеры (подача) и вентили (обратка). Вместо штатного способа управления вентилями (ручное) можно заменить жидкостными головками или электротермическими приводами с подсоединением М30х1.5. Подключение трубы выполняется к коллекторной группе евроконусом.
О том как правильно сбалансировать этот распределительный коллектор описано в статье на нашем сайте.
Характеристики
- Присоединение, магистраль (дюймы) — 1" ВР;
- Присоединение, отводы (дюймы) — 3/4" НР под евроконус;
- Количество отводов (шт) — 9;
- Max. давление (бар) — 6 рабочее/10 испытательное;
- Max. перепад давления (бар) — 0.6;
- Диапазон температур (oC) — -20...70 (краткосрочно от -30 до 110);
- Материал корпуса — латунь;
- Покрытие — никелирование;
- Рабочая среда — вода или раствор гликолей до 30%;
- Рекомендуемый расход на отвод (max, м3/ч) — 0.9;
- Расстояние между центрами отводов (мм) — 50;
- Габаритные размеры:
- Длина А — 595 миллиметров;
- Высота B — 171-225 миллиметров, регулируемая.
- Вес — 8.4 кг.
Комплектация
Размещение комплектующих в собранном виде показано на схеме ниже. Списком они перечислены с указанием номеров.
- Подающий и обратный коллекторы (1,2);
- Регулировочные клапаны с расходомерами (3);
- Вентили (4);
- Переходные ниппели на трубу (5,6);
- Кронштейны (7);
- Автоматические воздухоотводчики (8);
- Краны сливные (9);
- Краны торцевые (10);
- Термометры (11);
- Инструкция;
- Коробка.
| Материал корпуса | латунь |
| Вид | коллекторная группа |
| Назначение | Для теплого пола |
| Диаметр резьбы первого торца | 1 |
| Диаметр резьбы второго торца | 1 |
| Тип коллектора | концевой |
| Диаметр отводов | 3/4 |
| Тип соединения | резьбовой |
| Количество отводов | 9 |
| Материал | латунь |
| Расходомер | Да |
| Артикул | KA009 |
| Максимальное рабочее давление | 6 |
