Cмесительный узел для теплого пола Zeissler ZMg.803.023470
Доставка в Туле осуществляется до выбранной вами ТК

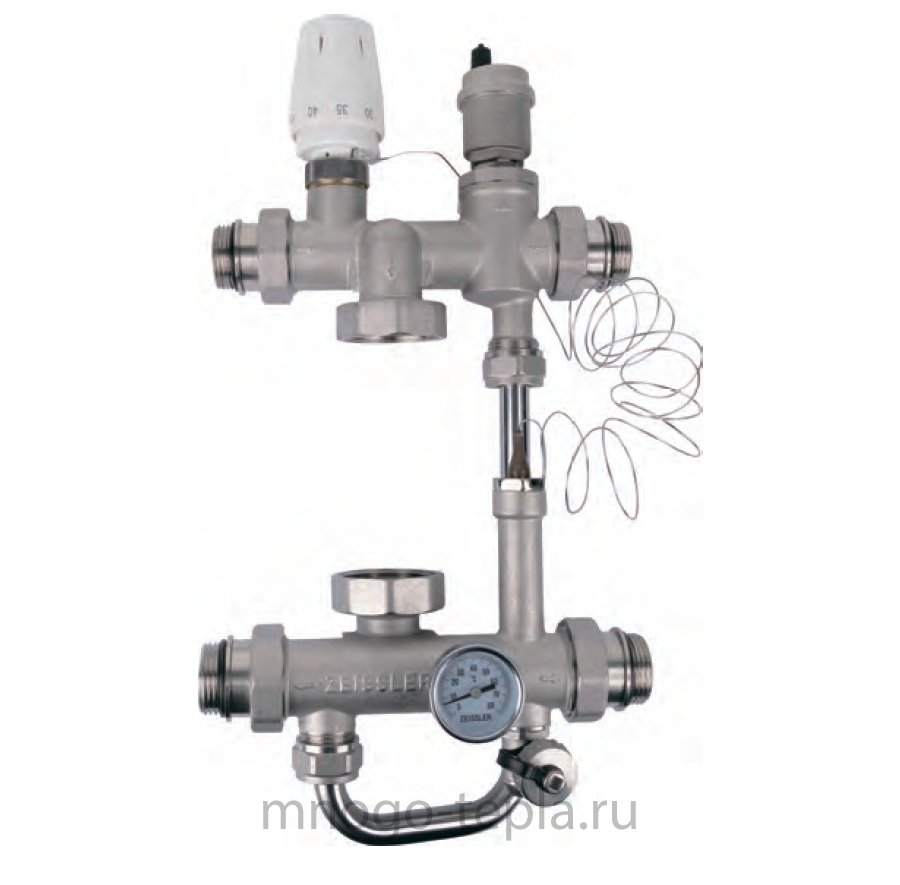

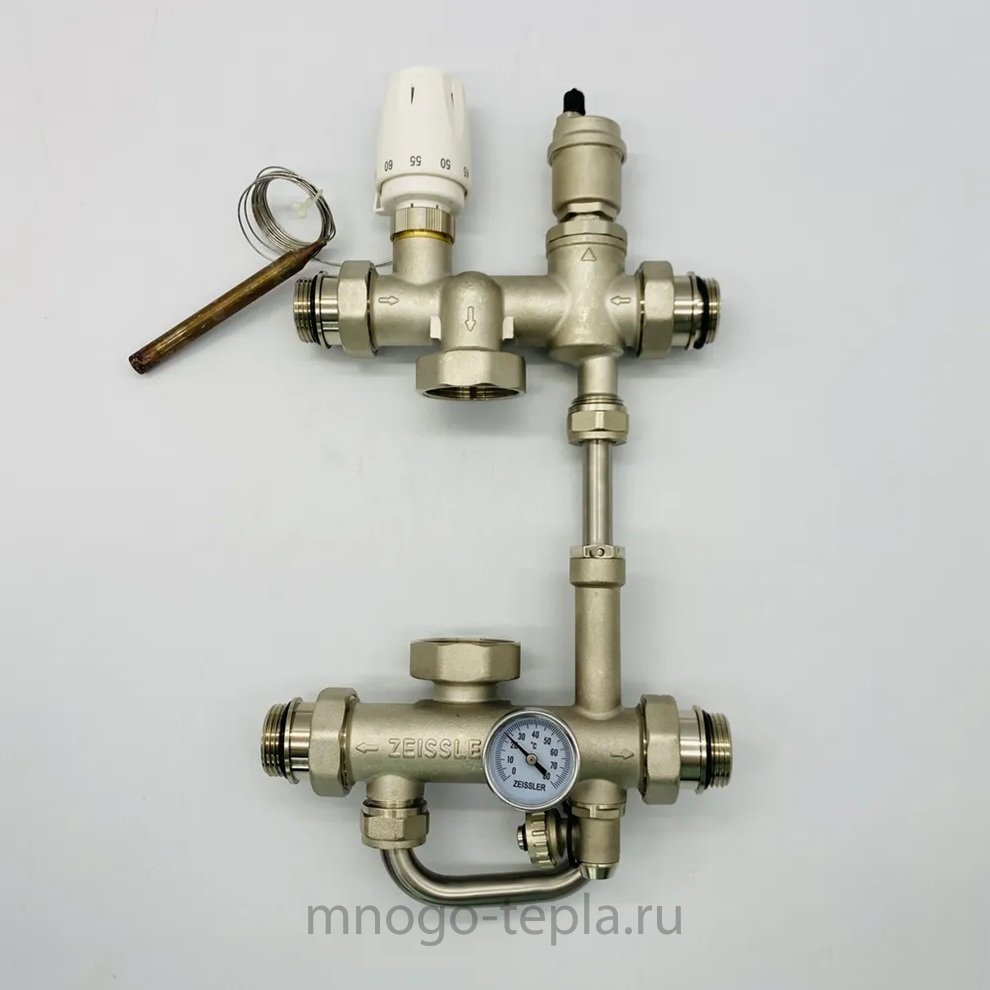

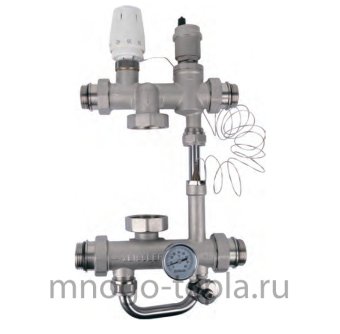

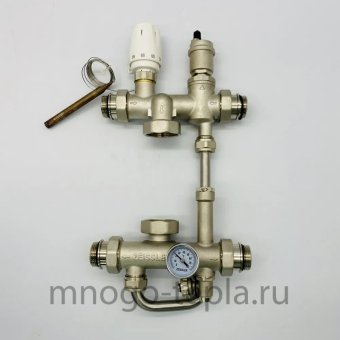

Насосно-смесительный узел для теплого пола ZMg.803.023470 производства Zeissler — предназначен для понижения температуры в управляемых петлях путем обеспечения автономной принудительной циркуляции со смешиванием горячего теплоносителя подачи из первичной линии и охладившегося после отдачи тепла из обратной вторичной линии.
Содержит в себе все необходимые компоненты для регулировки и дальнейшего поддержания температуры. Продается без насоса, который приобретается отдельно.
Иными словами, этот насосно-смесительный узел предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Этот НСУ используется, как правило, в системах встроенного обогрева (теплые полы, теплые стены, обогрев открытых площадок и теплиц и т.п.).

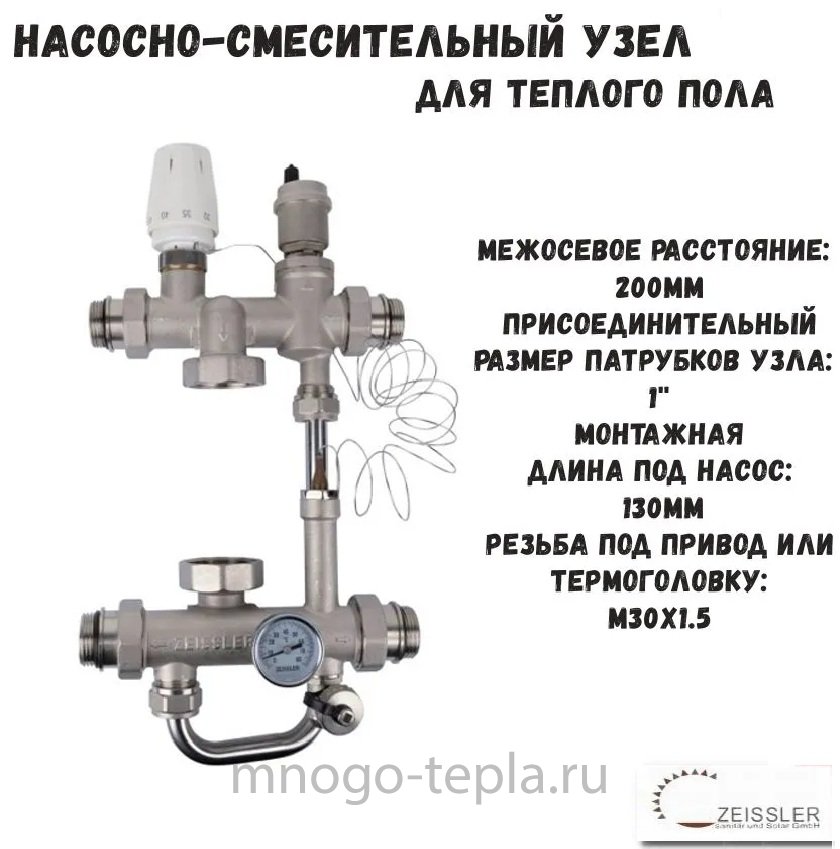

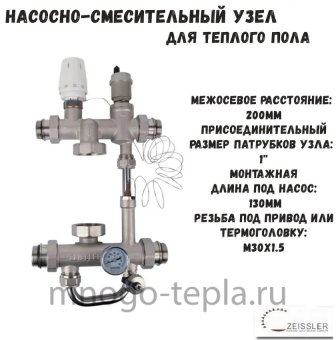

ZMg.803.023470 разработан для совместного применения с распределительными коллекторами контуров теплого пола при межцентровом расстоянии между подачей и обраткой 200 мм и присоединительной резьбой G1". Габариты смесительного узла позволяют располагать его в коллекторном шкафу.
Технические показатели
- Макс. to подачи — 110 °C;
- Макс. P — 10 бар;
- Max. падение давления на входе и выходе узла в первичном контуре (ΔP) — 1 бар;
- Пределы настройки тем-ры — от 20 до 60 °C;
- Присоединительные размеры к элементам системы отопления — 1”';
- Диапазон пропускной способности балансировочного клапана вторичного контура, м3/ч — (0.17...3.42);
- Диапазон пропускной способности балансировочного клапана первичного контура, м3/ч (показатели по позициям настройки):
- поз 0 — 0.44;
- поз 1 — 0.92;
- поз 2 — 1.2;
- поз 3 — 1.58;
- поз 4 — 1.92;
- поз 5 — 2.27;
- Размеры подсоединяемого насоса:
- диаметр — 1 ½” (маркировка 25);
- монтажная длина — 130 мм.
Купить нсу для теплого пола Zeissler ZMg.803.023470 вы можете в нашем магазине Тепло Дома через корзину или по электронной почте info@mnogo-tepla.ru, а получить дополнительную информацию по номеру +7 (980) 420-26-46 или изучив вложенную в товарную карточку документацию.

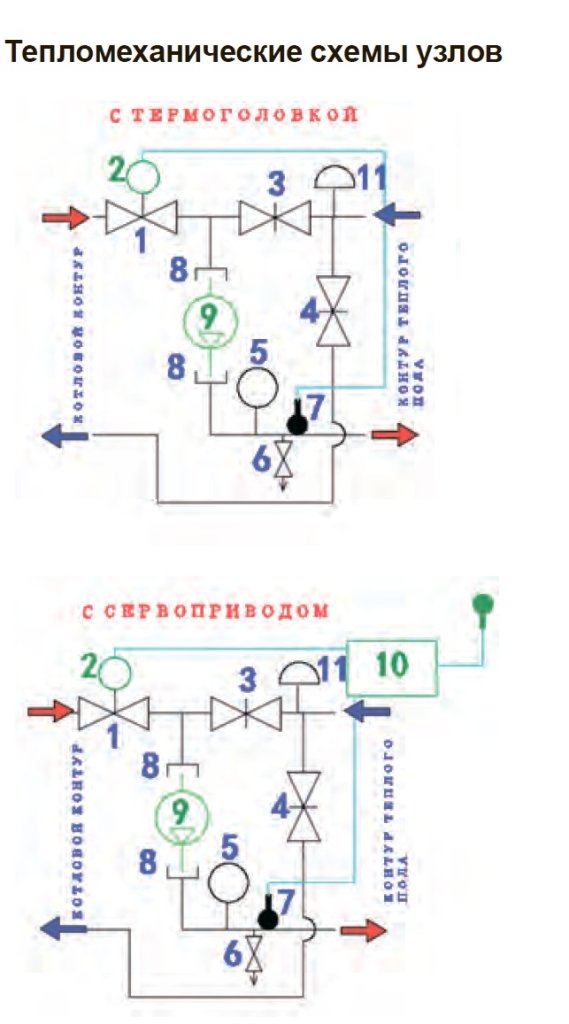

Конструкция
Монтировать данный смесительный узел для теплого пола можно как с термостатической головкой, так и с сервоприводом:
- термостатический клапан;
- термоголовка с выносным датчиком или сервопривод (сервопривод в комплект поставки не входит);
- балансировочный клапан вторичного контура;
- балансировочный клапан первичного контура;
- термометр;
- дренажный кран;
- гильза для датчика температуры;
- накидные гайки для присоединения насоса;
- насос циркуляционный (в комплект поставки не входит);
- контроллер (в комплект поставки не входит);
- ручной воздухоотводчик.
| Максимальная температура рабочей среды | 110 |
| Длина, мм | 140 |
| Высота, мм | 400 |
| Диаметр резьбы первого торца | 1" |
| Диаметр резьбы второго торца | 1" |
| Пропускная способность | 3.42 м³/час |
| Диаметр насоса, мм. | 25 |
| Материал | латунь |
| Монтажная длина насоса | 130 |
| Присоединительная резьба к насосу | 1½" НГ |
| Диапазон регулировки температур | от +30°С до +60°С |
| Артикул | ZMg.803.023470 |
| Максимальное рабочее давление | 10 бар |
| Максимальная температура окружающей среды | +50°С |
